Inicio > Conjunto de cables y conectores M5 M8 M12 M16 > Conector M12 > Conector M12 instalable en campo: carcasa metálica

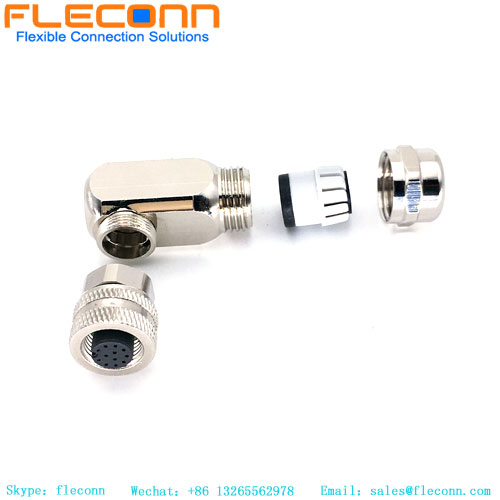

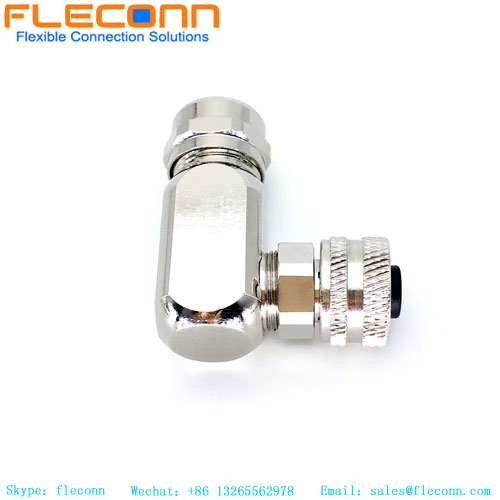

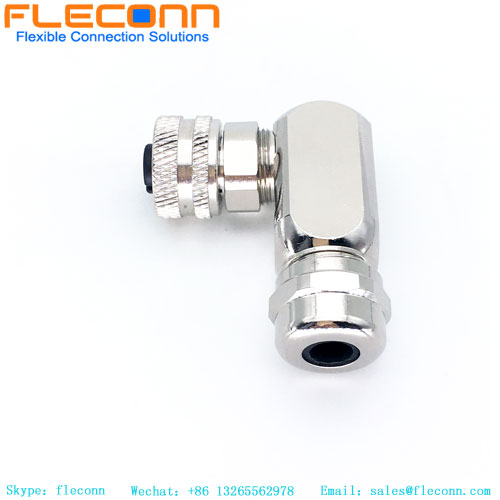

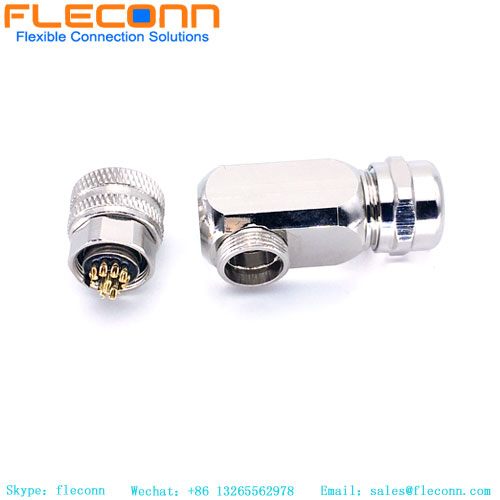

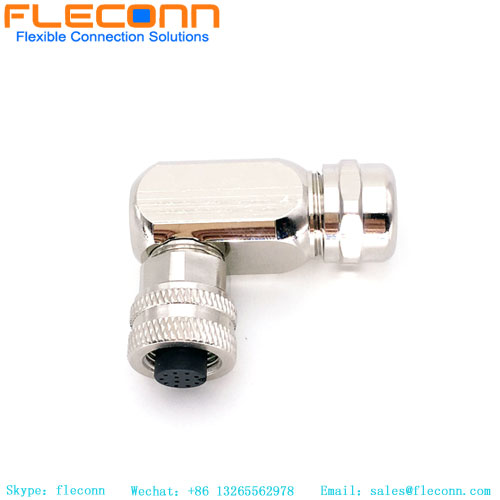

Distribución de pines del conector hembra de ángulo recto de 12 pines con codificación A M12
Distribución de pines del conector hembra de ángulo recto de 12 pines con codificación A M12 Distribución de pines del conector hembra de ángulo recto de 12 pines con codificación A M12 Distribución de pines del conector hembra de ángulo recto de 12 pines con codificación A M12 Distribución de pines del conector hembra de ángulo recto de 12 pines con codificación A M12 Distribución de pines del conector hembra de ángulo recto de 12 pines con codificación A M12

Distribución de pines del conector hembra de ángulo recto de 12 pines con codificación A M12

Artículo No.: M12-A-F-FW-RA-12P
Serie de productos: Conector M12 Código del conector: Tipo A Género del conector: Hembra Grado de impermeabilidad: IP67 Número de núcleo del conector: 12P Guía del enchufe: Ángulo recto
Solicitud de cotización
Descripción Revisar
Descripción

Distribución de pines del conector hembra de ángulo recto de 12 pines con codificación A M12 Descripción del producto



FLECONN, como proveedor profesional de conectores m12, podría suministrar conectores m12 macho y hembra IP67 / IP68 a prueba de agua de 3 pines, 4 pines, 5 contactos, 6 posiciones, 8 pines, 12 pines, 17 polos, como un conector de sensor con codificación A, un conector de bus de campo con codificación B para profibus y Conector interbus con codificación C y D para Ethernet industrial, Profinet, Ethernet IP y EtherCat y conector Ethernet industrial resistente de 10 Gbit de alta velocidad con codificación X. Estos conectores m12 se clasifican como cableados/instalables/conectables en campo, tipo moldeado, tipo de montaje en panel y se utilizan ampliamente en sensores y actuadores de automatización, conexión de cables Ethernet industriales.


Parámetros del producto de configuración de pines del conector de ángulo recto hembra de 12 pines con codificación A M12



Serie de productos: Conector M12 Género del conector: Hembra
Código del conector: tipo A Número de núcleo del conector: 12P
Estándar industrial: IEC61076-2-101 Tipo de conector: Cableable en campo
Guía de enchufe: ángulo recto Material terminal: Cobre
Grado impermeable: IP67 Temperatura aplicable: -20°- +80°
Calibre del cable del adaptador: 22AWG-26AWG Método de conexión: conexión roscada
Corriente nominal: 4A Conductor del conector: cobre chapado en oro.
Tensión nominal: 250V Resistencia de aislamiento: ≥100mΩ
Método de sellado: anillo de sellado tipo O Resistencia del conductor: ≤5mΩ


Distribución de pines del conector hembra de ángulo recto de 12 pines con codificación A M12



●Sensores, actuadores, codificadores, motores ●Cortinas de luz de rejilla industriales
●Control de procesos de automatización de fábrica. ●Batería de equipo, semiconductor.
●Equipo de impresión de etiquetas de paquetes. ●Bus de campo: DeviceNet, CANopen, etc.
●Instrumentos y equipos industriales. ●NMEA 2000 electrónica para barcos, tránsito ferroviario
●Conjunto de placa de circuito EMS ●Pantalla LED para exteriores, iluminación LED para exteriores.


Distribución de pines del conector hembra de ángulo recto de 12 pines con codificación A M12
M12 A-Coded 12 Pin Female Right Angle Connector Pinout


M12 Right Angle Connector

M12 12 Pole Female Connector

M12 Metal Assembled Right Angle Connector

M12 Metal Assembled Connector

Otro conector M12

FLECONN can manufacture A-Coded B-Coded C-coded D-Coded K-Coded L-Coded S-coded T-coded X-Coded 3 pole 4 pin 5 pin 6 way 8 contacts 12 positions 17 pins male and female m12 connectors for industry automation, sensor and actuator systems, DeviceNet, Profibus, Interbus, Industrial Ethernet, Machine Vision Camera, Industrial Camera, Profinet, Ethernet/IP and EtherCat, Motor, Frequency-convertors. These m12 connectors have molding type, field wireable/field installable/field mountable type, pcb panel mount type, wire solder-cup terminal panel mount type. There are straight, right angle, T-shape and Y-shape connector available. These M12 male and female connector can reach IP67 IP68 waterproof rating.
