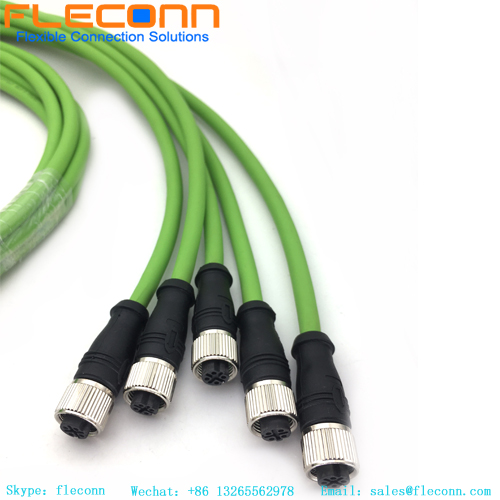

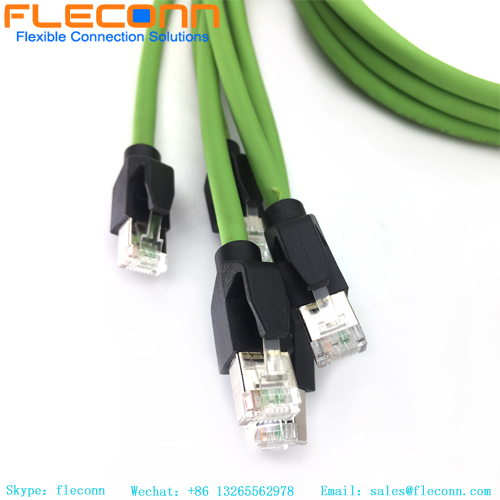

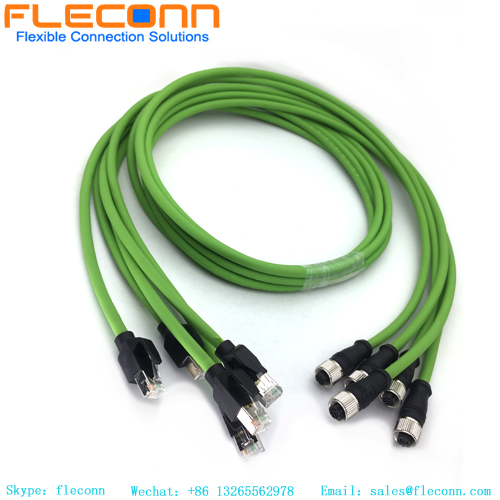

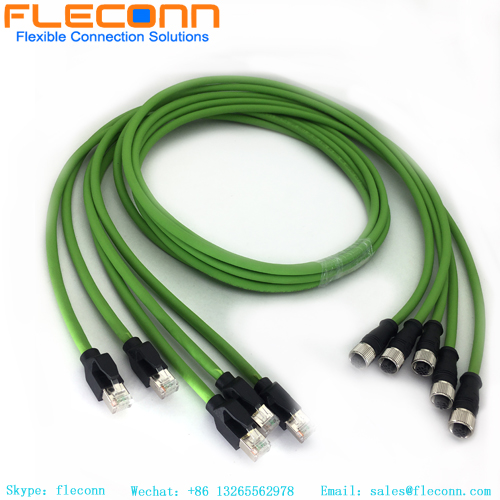

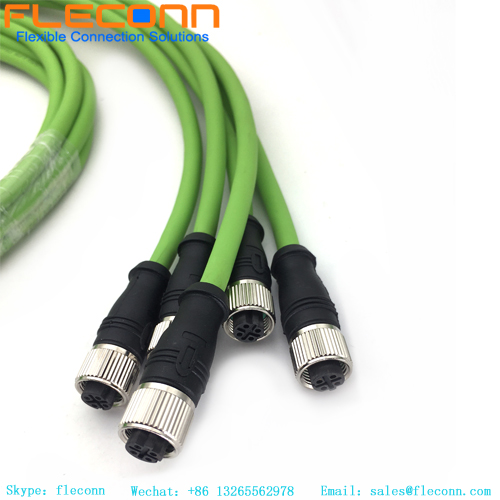

Descripción del cable conector con codificación D M12 de 4 pines
El cable M12 con codificación D a Rj45 ha sido sobremoldeado antes de salir de fábrica. El material de la cubierta exterior de nuestro cable normal es PUR o PVC, y el aislamiento interno del cable del núcleo puede ser PVC, SR-PVC, PP, PE requerido según la aplicación del producto . El conductor del cable central puede ser 22 AWG, 24 AWG, 26 AWG, 28 AWG con un código de color de aislamiento único. El conductor de un solo cable tiene varios hilos y está soldado en cada terminal del conector tipo moldura m12 . El material de moldeo exterior de todos nuestros conectores y cables m12 es resina de TPU. Los conectores (enchufes) de extremo de placa M12 coincidentes son conectores de montaje en panel m12 con terminales de cable soldados y terminales DIP de PCB. Hay dos tipos de conector de montaje en panel de PCB m12 con ángulo recto y recto de 90 grados. Este cable M12 de 4 pines con codificación D a RJ45 puede alcanzar la clasificación de impermeabilidad IP67/IP68 según los requisitos de la aplicación del cliente.
Parámetro del producto del cable conector M12 hembra de 4 pines con codificación D a RJ45
Serie de productos: Cable conector M12 |
Género del conector: Hembra |
Código de conector: tipo con codificación D |
Número de núcleo del conector: 4P |
Estándar industrial: IEC61076-2-101 |
Tipo de conector: Cabeza única con cable |
Guía de enchufe: recta |
Material terminal: Cobre |
Grado impermeable: IP67 |
Método de cableado: alambre de soldadura |
Calibre del cable del adaptador: 20-26AWG |
Método de conexión: conexión roscada |
Núcleo de goma del conector: PA66 |
Material de inyección: TPU |
Corriente nominal: 4A |
Conductor del conector: cobre chapado en oro. |
Tensión nominal: 250V |
Resistencia de aislamiento: ≥100mΩ |
Método de sellado: anillo de sellado tipo O |
Resistencia del conductor: ≤5mΩ |
Temperatura aplicable: -20°- +80°
|
Cubierta de alambre: PVC/PUR
|
